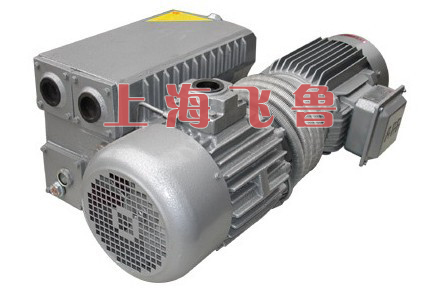

XD型旋片式真空泵

    XD型旋片式真空泵為單級多旋片式油封真空泵，是一種獲得真空的基本設備。它有一個與泵體偏心安裝并同泵體內表面固定真線相切的轉子，轉子槽內有三片可徑向滑動的旋片。轉子旋轉時離心力使旋片與泵體內壁始終接觸，旋片將泵腔分成三個容積可周期變化的工作腔。工作腔容積的周期變化，使得泵能完成吸氣、排氣。每一轉，泵抽去容器中的一部分氣體，直至達到真空泵的極限壓力。

二、XD型旋片式真空泵特點:

1.直接傳動機構，結構緊湊，重量輕。
2.空氣冷卻，不需水，操作方便，使用、維護成本低。
3.多旋片且底部裝有橡膠墊塊，運轉平穩，振動小。
4.泵內裝有油氣分離器，能有效地消除排氣中的微小油霧。
5.泵設計有自動油循環系統，不須經常加油。
6.泵內裝有自動吸氣閥，當泵停止工作時，吸氣閥自動將泵與被抽系統隔離，防止泵油返入被抽系統。
7.抽氣效率高，入口壓力接近極限壓力時仍有較高的抽氣速率。
8.能在105~102pa很寬的入口壓力范圍內工作。
XD型旋片式真空泵已經廣泛并成功地應用于真空包裝、真空成形、真空吸引。它還在物料輸送、物料處理中發揮巨大作用。在現代化的工藝過程中，單級旋片真空泵將成為重要的基本設備，以真空技術取代無數的常規工藝過程。
注:
1.XD型旋片式真空泵不能抽除易燃、易爆、含氧量高的、腐蝕性氣體。
2.如連續長時間在較高入口壓力下工作，須訂貨時提。

三、XD型旋片式真空泵結構原理圖：

1.油箱2.油氣分離器3.回油閥部件4.排氣閥部件5.濾油器6.真空泵油7.橡膠墊塊8.吸氣口9.吸氣過濾網10.吸氣閥部件11.泵體12.旋片13.轉子14.油管

四、XD型旋片式真空泵性能規格：

    泵應水平位置安放。橡膠墊塊上有螺孔，亦可在支架上用螺釘固定安裝。但不能在地面上推、拉，以免損壞橡膠墊塊。
    泵距離墻壁或其他物體之問保持300mm的間隙，以利于泵的冷卻。泵安裝在機箱內時，泵(電機)冷卻風扇處須有進風通道，泵排氣口處須有排氣通道。被抽容器與吸氣口之間的連接管路必須有效密封。管壁須能承受1bar以上壓差。泵的油窗部位要留出適當空隙，以便檢查油位，觀察油質。
    發運的泵不帶油，安裝后，通過加油口，緩慢注入真空泵油。油位到油窗高度的3/4處(泵運轉時的油位不能低于油窗高度的1/2)。再核對泵的旋轉方向。
    從電動機尾部(風扇端)一端看電動機時，泵正確旋向應為逆時針方向。三相異步電動機接線完成后，應打開吸氣口并短時問按電動機點動按鈕檢查旋向，若旋向不符要求，則可對調三根電源線中的任意兩根。

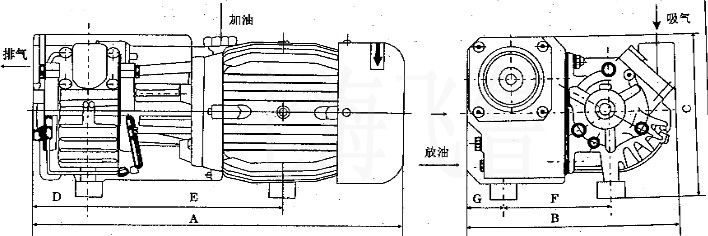

安裝尺寸：

六、XD型旋片式真空泵的操作：

    泵注入真空泵油并核對旋向后即可接通電源起動真空泵，泵起動后，為能有效地抽除空氣中可凝性蒸汽，應先封閉吸氣口。連續運行15~30分鐘，使泵達到較高的最佳工作溫度。泵溫的明顯上升，屬正常現象。若不能起動，請切斷電源，稍后再起動。 數次不能起動，應請專業人員檢查。
    泵運轉時不可打開油箱蓋，以免油噴出。

七、XD型旋片式真空泵的維護：

1、真空泵油
    XD型旋片式真空泵應使用1號真空泵油(N100真空泵油)，如使用其他潤滑油將可能影響泵的使用性能及泵的壽命。新泵使用時，第一次換油期應為200小時。
    應定期檢查油位、油的污染情況。如果油位下降到油窗的1/2高度時，應加油到油窗的3/4高度處。如果真空泵油變質，發生乳化、變黑、變稠、骯臟等現象時，應調換新油。
放油前，泵應至少運轉15分鐘以上，以便將油放盡。
    加入新油之前，應該用油清洗泵。清洗步驟:先將污染油放盡，注入清洗用油，開動泵大約15分鐘，然后關掉，將油放盡。
    為了避免零件發生腐蝕，應經常換油，至少每隔12個月?lián)Q一次。

2、油氣分離器
    當排氣端有油霧時，應更換油氣分離器，入口壓力高時需要更頻繁更換油氣分離器，油氣分離器要防止受潮。裝有排氣壓力附件的泵，當壓力指示超過0.05Mpa時，請更換油氣分離器。

3、吸氣口濾網
    XD型旋片式真空泵吸氣口中有一個金屬絲過濾網，能防止固體的外來塵粒進入泵腔，濾網應保持清潔，以免抽氣速率下降。
    被抽氣體中含有粉塵或液體時，一定要在吸氣口前加濾塵器或氣液分離器將粉塵、液體分離掉，保護泵免受機械損傷，延長壽命。粉塵微粒大于0.05mm必須裝過濾器，否則造成真空泵卡死損壞，均由用戶承擔責任。

4、油過濾器
    建議更換周期為5個月，每天工作超過10小時應縮減為3個月，部分型號產品裝有油過濾器，應定期調換。

5、當抽除含有少量水蒸氣的氣體時，應加裝氣鎮閥，客戶應提供此信息。

6、貯藏
如果泵長期擱置不用，應將油放盡并清洗泵。

7、用戶在使用真空泵的過程中，必須按本說明書規定的流程操作，否則所造成的真空泵性能下降甚至損壞等結果，均由用戶承擔責任。

8、其他
用戶如需訂購維修備件，請告知泵的型號的機號，泵的型號和機號可在泵的銘牌上找到。

八、XD型旋片式真空泵故障排除：
